QlikView 星型架构
起始模式模型是一种数据模型，其中多个维度链接到单个事实表。当然，在更大的模型中，可以有多个事实表链接到多个维度和其他事实表。该模型的用处在于执行快速查询，并在各种表之间使用最少的连接。事实表包含数据，这些数据是度量并具有数值。计算应用于事实表中的字段。维度表的唯一键用于将其链接到胖表，胖表也有一个通常具有相同字段名称的键。因此，事实表包含来自整个维度表的键，并形成用于各种查询的串联主键。
输入数据
下面给出了一个表格列表，其中包含来自不同供应商和地区的不同产品的数据。此外，供应发生在不同的时间间隔，时间维度表中记录了这些时间间隔。
产品尺寸
它包含产品类别和产品名称。产品 ID 字段是唯一的密钥。
ProductID,ProductCategory,ProductName
1,Outdoor Recreation,Winter Sports & Activities
2,Clothing,Uniforms
3,Lawn & Garden Power, Equipment
4,Athletics,Rugby
5,Personal Care,Shaver
6,Arts & Entertainment,Crafting Materials
7,Hardware,Power Tool Batteries
区域维度
它包含供应商所在的地区名称。 RegionID 字段是唯一的 Key。
RegionID,Continent,Country
3,North America, USA
7,South America, Brazil
12,Asia,China
2,Asia,Japan
5,Europe,Belgium
供应商维度
它包含供应上述产品的供应商名称。供应商 ID 字段是唯一的密钥。
SupplierID,SupplierName
3S12,Supre Suppliers
4A15,ABC Suppliers
4S66,Max Sports
5F244,Nice Foods
8A45,Artistic angle
时间维度
它包含上述产品的供应发生的时间段。 TimeID 字段是唯一的 Key。
TimeID,Year,Month
1,2012,Feb
2,2012,May
3,2012,Sep
4,2013,Aug
5,2014,Jan
6,2014,Nov
供应商数量事实
它包含供应数量的值和其中的缺陷百分比。它通过同名的键连接到上述每个维度。
ProductID,RegionID,TimeID,SupplierID,Quantity, DefectPercentage
1,3,3,5F244,8452,12
2,3,1,4S66,5124,8.25
3,7,1,8A45,5841,7.66
4,12,2,4A15,5123,1.25
5,5,3,4S66,7452,8.11
6,2,5,4A15,5142,3.66
7,2,1,4S66,452,2.06
加载脚本
使用脚本编辑器将上述数据加载到 QlikView 内存中。从文件菜单打开脚本编辑器或按
Control+E。从
文件中的数据 选项卡中选择
表格文件 选项，然后浏览包含上述数据的文件。单击
确定 并按
Control+R 将数据加载到QlikView 的内存中。下面是读取上述每个文件后出现的脚本。
LOAD ProductID,
ProductCategory,
ProductName
FROM
[C:\Qlikview\images\StarSchema\Product_dimension.csv]
(txt, codepage is 1252, embedded labels, delimiter is ',', msq);
LOAD TimeID,
Year,
Month
FROM
[C:\Qlikview\images\StarSchema\Time.csv]
(txt, codepage is 1252, embedded labels, delimiter is ',', msq);
LOAD SupplierID,
SupplierName
FROM
[C:\Qlikview\images\StarSchema\Suppliers.csv]
(txt, codepage is 1252, embedded labels, delimiter is ',', msq);
LOAD RegionID,
Continent,
Country
FROM
[C:\Qlikview\images\StarSchema\Regions.csv]
(txt, codepage is 1252, embedded labels, delimiter is ',', msq);
LOAD ProductID,
RegionID,
TimeID,
SupplierID,
Quantity,
DefectPercentage
FROM
[C:\Qlikview\images\StarSchema\Supplier_quantity.csv]
(txt, codepage is 1252, embedded labels, delimiter is ',', msq);

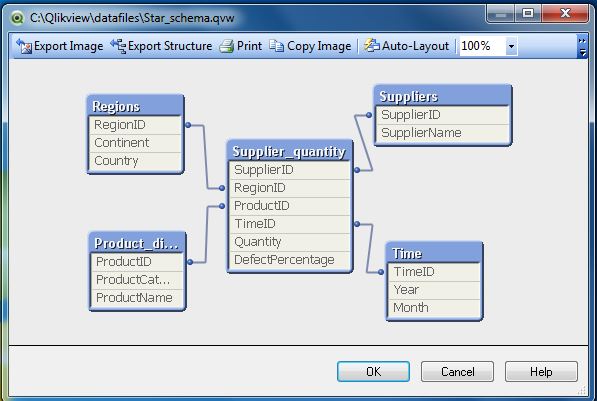

星型模式数据模型
将上述数据读入 QlikView 内存后，我们可以查看数据模型，它以星型模式的形式显示所有表、字段和关系。
