Pentaho 导航

本章将简要介绍 Pentaho 中可用的用户界面以及如何浏览它们。

欢迎屏幕

欢迎屏幕提供两种方式来创建不同类型的报告。这两个选项是 报告向导和 新建报告。

报告向导-它提供了一个易于使用的四步流程，引导您创建新报告。 新报告-如果您选择此选项，则可以根据您的要求创建自定义报告。

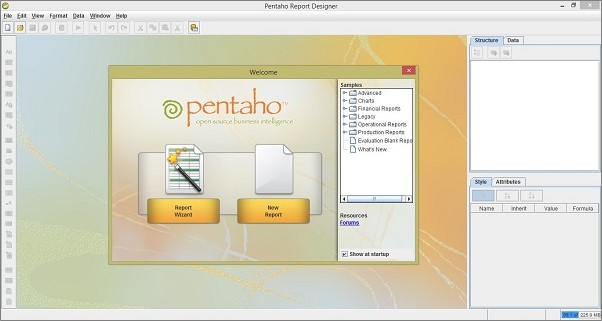

Pentaho 有一组示例报告，可帮助您了解如何使用特定的报告设计器。以下屏幕截图显示了 Pentaho 的欢迎页面。

主工具栏

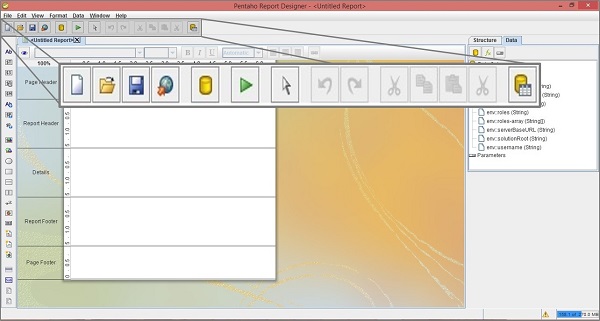

主工具栏位于窗口顶部。看看下面的截图——最大化的框是主要的工具栏。它包含执行以下操作的按钮-新建文件、打开文件、保存文件、发布报告、添加数据源、运行报告、选择对象、撤消、重做、剪切元素、复制元素、粘贴元素、删除所选元素，并切换字段选择器面板。

报表工作区

工作区是我们可以设计报告的主要工作区域。看看下面的截图——中间的白色区域是工作区。它分为五个部分-页眉、报表页眉、详细信息、报表页脚和页脚。

页眉-您可以在此处使用适合打印在每个报告页面顶部的任何类型的数据。它不允许任何动态值或分页符。 报告标题-顶部的第二个波段是报告标题。它包含报表元素。它出现在每个报告的第一页上。 详细信息-详细信息栏是页面中最大的部分，因为大部分报告数据都显示在该区域。 报告页脚-就像报告页眉一样，报告页脚在每个报告中只出现一次，即在报告的最后一页。页脚-最后一个带是页脚，它出现在报告中每一页的绝对底部。

您还可以为各种报表元素创建组。每个组在工作区中都有自己的页眉和页脚带。

结构窗格

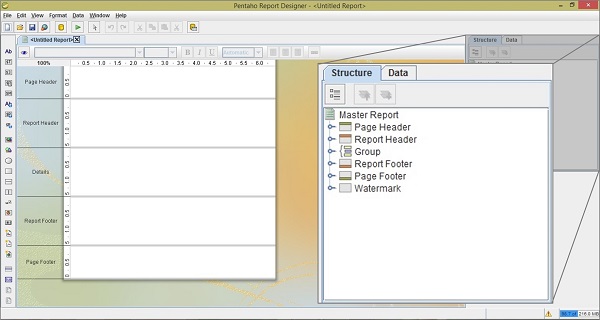

结构选项卡与报表设计器右上角的数据选项卡共享一个窗格。看看下面的截图；它显示了报告工作区中包含的每个元素的确切层次结构。

数据窗格

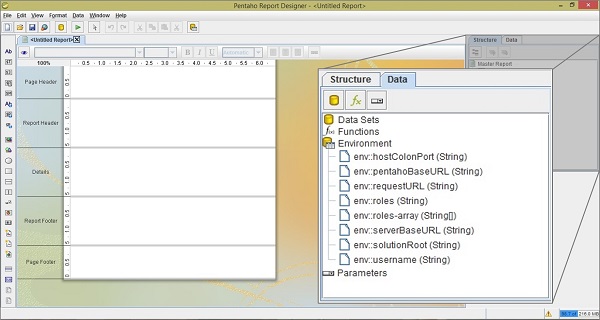

数据窗格使您能够添加数据源并查看每个报告中的单个查询、函数和参数。窗格顶部的三个按钮分别用于添加新的数据源、函数和参数。

数据源-您为当前报告定义的所有数据源和查询都将在此处列出。如果要添加新数据源，请右键单击最左侧的按钮（黄色圆柱），然后单击添加。函数-您添加到报告中的所有函数（数学和条件）元素都将列在此类别中。您可以通过单击 (f_x) 按钮来添加函数。参数-您可以向报告中添加一个参数，这将使报告阅读器能够自定义输出的内容。

看看下面的截图。

样式面板

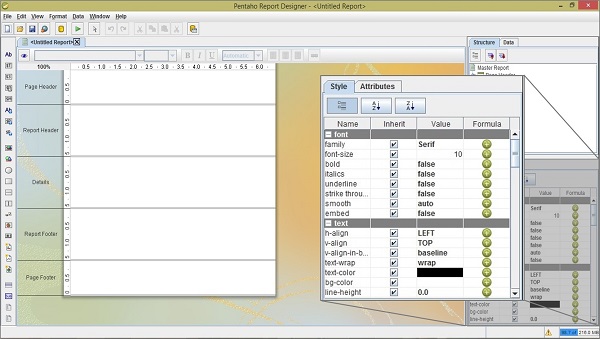

样式窗格显示结构窗格中任何给定项目的所有视觉和位置样式选项。单击任何结构元素，样式窗格的组成将被调整以显示按组列出的所有可用样式属性。看看下面的截图。

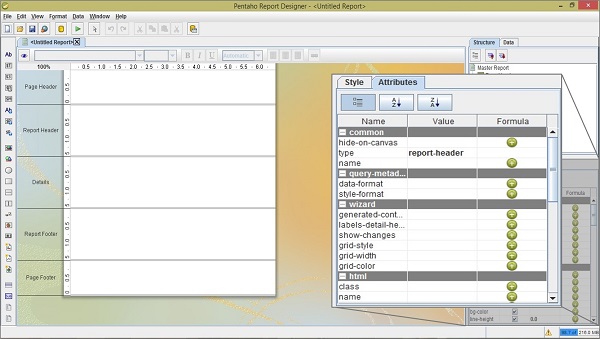

属性窗格

属性窗格显示结构窗格中任何给定项目的所有低级属性以及输入和输出选项。

调色板

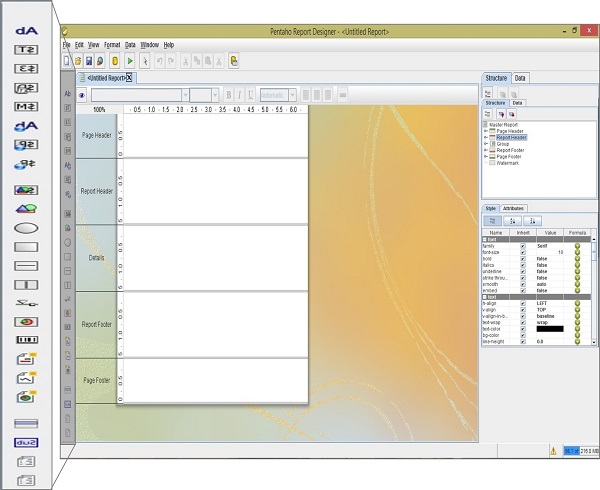

调色板包含可用于构建报告的所有元素。要添加元素，请单击布局带区以将其选中，然后将元素从调色板拖放到选定的带区。我们已经解释了下表中每个报告元素的作用。

元素图标	元素名称	说明
	Label	静态文本字符串。它不能动态改变。
	Text-Field	文本报告元素并根据查询动态更改。
	Number-Field	显示来自查询的动态数值数据。
	Date-Field	处理来自查询的日期信息。
	Message	组合多个静态和动态报表元素的元素。
	Resource-label	映射到资源包的静态文本字符串
	Resource-Field	映射到资源包的动态文本字符串，允许您本地化任何数据库字段。
	Resource - Message	连接多种类型数据并动态映射到资源包的动态文本字符串。
	Image-Field	对存储在数据库中的图像的引用。
	Image	嵌入到报告中的静态图像。
	Ellipse	日食形状的矢量图形元素。
	Rectangle	矩形形状的矢量图形元素。
	Horizontal-Line	水平绘制的矢量图形线。
	Vertical-Line	垂直绘制的矢量图形线。
	Survey-Scale	一个简单的滑动比例图表元素。
	Chart	以图形方式显示查询结果的图表。
	Simple-Barcodes	条形码图表元素。
	Bar-Sparkline	条形迷你图元素。
	Line-Sparkline	线形迷你图元素。
	Pie-Sparkline	饼图迷你图元素。
	Band	一种对元素进行分组的方法。
	Sub-Report	引用另一个报告的元素。
	Table-Of-Content	内容报告元素表。
	Index	一个索引报告元素。
