D3.js 工作示例
让我们在本章中执行动画条形图。在本例中,我们将上一章人口记录中使用的 data.csv 文件作为数据集,并生成一个动画条形图。
为此,我们需要执行以下步骤-
步骤 1-
应用样式-使用下面给出的代码应用 CSS 样式。
<style>
.bar {
fill: green;
}
.highlight {
fill: red;
}
.title {
fill: blue;
font-weight: bold;
}
</style>
步骤 2-
定义变量-让我们使用下面的脚本定义 SVG 属性。
<script>
var svg = d3.select("svg"), margin = 200,
width = svg.attr("width")-margin,
height = svg.attr("height")-margin;
</script>
步骤 3-
附加文本-现在,使用下面的编码附加文本并应用转换。
svg.append("text")
.attr("transform", "translate(100,0)")
.attr("x", 50)
.attr("y", 50)
.attr("font-size", "20px")
.attr("class", "title")
.text("Population bar chart")
步骤 4-
创建比例范围-在这一步中,我们可以创建一个比例范围并附加组元素。定义如下。
var x = d3.scaleBand().range([0, width]).padding(0.4),
y = d3.scaleLinear()
.range([height, 0]);
var g = svg.append("g")
.attr("transform", "translate(" + 100 + "," + 100 + ")");
步骤 5-
读取数据-我们已经在前面的示例中创建了
data.csv 文件。相同的文件,我们在这里使用过。
year,population
2006,40
2008,45
2010,48
2012,51
2014,53
2016,57
2017,62
现在,使用下面的代码阅读上面的文件。
d3.csv("data.csv", function(error, data) {
if (error) {
throw error;
}
步骤 6-
设置域-现在,使用下面的代码设置域。
x.domain(data.map(function(d) { return d.year; }));
y.domain([0, d3.max(data, function(d) { return d.population; })]);
步骤 7-
添加 X 轴-现在,您可以将 X 轴添加到变换中。如下图所示。
g.append("g")
.attr("transform", "translate(0," + height + ")")
.call(d3.axisBottom(x)).append("text")
.attr("y", height-250).attr("x", width-100)
.attr("text-anchor", "end").attr("font-size", "18px")
.attr("stroke", "blue").text("year");
步骤 8-
添加 Y 轴-使用下面给出的代码将 Y 轴添加到变换中。
g.append("g")
.append("text").attr("transform", "rotate(-90)")
.attr("y", 6).attr("dy", "-5.1em")
.attr("text-anchor", "end").attr("font-size", "18px")
.attr("stroke", "blue").text("population");
步骤 9-
附加组元素-现在,附加组元素并对 Y 轴应用变换,如下定义。
g.append("g")
.attr("transform", "translate(0, 0)")
.call(d3.axisLeft(y))
步骤 10-
选择条形类-现在,选择条形类中的所有元素,如下定义。
g.selectAll(".bar")
.data(data).enter()
.append("rect")
.attr("class", "bar")
.on("mouseover", onMouseOver)
.on("mouseout", onMouseOut)
.attr("x", function(d) { return x(d.year); })
.attr("y", function(d) { return y(d.population); })
.attr("width", x.bandwidth())
.transition()
.ease(d3.easeLinear)
.duration(200)
.delay(function (d, i) {
return i * 25;
})
.attr("height", function(d) { return height-y(d.population); });
});
这里,我们添加了 mouseout 和 mouseover 的监听事件来执行动画。当鼠标悬停在特定栏上并离开它时,它会应用动画。这些功能将在以下步骤中进行说明。
.ease(d3.easeLinear) 函数用于在动画中执行视运动。它处理持续时间为 200 的慢进和慢出运动。延迟可以使用-
计算
.delay(function (d, i) {
return i * 25;
})
步骤 11-
鼠标悬停事件处理函数-让我们创建一个鼠标悬停事件处理程序来处理鼠标事件,如下所示。
function onMouseOver(d, i) {
d3.select(this)
.attr('class', 'highlight');
d3.select(this)
.transition()
.duration(200)
.attr('width', x.bandwidth() + 5)
.attr("y", function(d) { return y(d.population)-10; })
.attr("height", function(d) { return height-y(d.population) + 10; });
g.append("text")
.attr('class', 'val')
.attr('x', function() {
return x(d.year);
})
.attr('y', function() {
return y(d.value)-10;
})
}
这里,在鼠标悬停事件中,我们要增加条的宽度和高度,并且将所选条的条颜色设置为红色。对于颜色,我们添加了一个"highlight"类,它将所选条的颜色更改为红色。
在 200 毫秒的持续时间内到条形图的过渡函数。当我们将栏的宽度增加 5px,高度增加 10px 时,栏的先前宽度和高度到新的宽度和高度的过渡将持续 200 毫秒。
接下来,我们为条形计算了一个新的"y"值,以便条形不会因新的高度值而扭曲。
步骤 12-
Mouseout 事件处理函数-让我们创建一个 mouseout 事件处理程序来处理鼠标事件。定义如下。
function onMouseOut(d, i) {
d3.select(this).attr('class', 'bar');
d3.select(this)
.transition()
.duration(400).attr('width', x.bandwidth())
.attr("y", function(d) { return y(d.population); })
.attr("height", function(d) { return height-y(d.population); });
d3.selectAll('.val')
.remove()
}
这里,在 mouseout 事件中,我们要删除我们在 mouseover 事件中应用的选择功能。因此,我们将 bar 类还原为原始的 ‘bar’ 类,并恢复所选条形的原始宽度和高度,并将 y 值恢复为原始值。
d3.selectAll(‘.val’).remove() 函数用于删除我们在选择栏时添加的文本值。
步骤 13-
工作示例-以下代码块给出了完整的程序。创建一个网页
animated_bar.html 并向其添加以下更改。
<!DOCTYPE html>
<html>
<head>
<style>
.bar {
fill: green;
}
.highlight {
fill: red;
}
.title {
fill: blue;
font-weight: bold;
}
</style>
<script src = "https://d3js.org/d3.v4.min.js"></script>
<title> Animated bar chart </title>
</head>
<body>
<svg width = "500" height = "500"></svg>
<script>
var svg = d3.select("svg"),
margin = 200, width = svg.attr("width")-margin,
height = svg.attr("height")-margin;
svg.append("text")
.attr("transform", "translate(100,0)")
.attr("x", 50).attr("y", 50)
.attr("font-size", "20px")
.attr("class", "title")
.text("Population bar chart")
var x = d3.scaleBand().range([0, width]).padding(0.4),
y = d3.scaleLinear().range([height, 0]);
var g = svg.append("g")
.attr("transform", "translate(" + 100 + "," + 100 + ")");
d3.csv("data.csv", function(error, data) {
if (error) {
throw error;
}
x.domain(data.map(function(d) { return d.year; }));
y.domain([0, d3.max(data, function(d) { return d.population; })]);
g.append("g")
.attr("transform", "translate(0," + height + ")")
.call(d3.axisBottom(x))
.append("text")
.attr("y", height-250)
.attr("x", width-100)
.attr("text-anchor", "end")
.attr("font-size", "18px")
.attr("stroke", "blue").text("year");
g.append("g")
.append("text")
.attr("transform", "rotate(-90)")
.attr("y", 6)
.attr("dy", "-5.1em")
.attr("text-anchor", "end")
.attr("font-size", "18px")
.attr("stroke", "blue")
.text("population");
g.append("g")
.attr("transform", "translate(0, 0)")
.call(d3.axisLeft(y))
g.selectAll(".bar")
.data(data)
.enter()
.append("rect")
.attr("class", "bar")
.on("mouseover", onMouseOver)
.on("mouseout", onMouseOut)
.attr("x", function(d) { return x(d.year); })
.attr("y", function(d) { return y(d.population); })
.attr("width", x.bandwidth()).transition()
.ease(d3.easeLinear).duration(200)
.delay(function (d, i) {
return i * 25;
})
.attr("height", function(d) { return height-y(d.population); });
});
function onMouseOver(d, i) {
d3.select(this)
.attr('class', 'highlight');
d3.select(this)
.transition()
.duration(200)
.attr('width', x.bandwidth() + 5)
.attr("y", function(d) { return y(d.population)-10; })
.attr("height", function(d) { return height-y(d.population) + 10; });
g.append("text")
.attr('class', 'val')
.attr('x', function() {
return x(d.year);
})
.attr('y', function() {
return y(d.value)-10;
})
}
function onMouseOut(d, i) {
d3.select(this)
.attr('class', 'bar');
d3.select(this)
.transition()
.duration(200)
.attr('width', x.bandwidth())
.attr("y", function(d) { return y(d.population); })
.attr("height", function(d) { return height-y(d.population); });
d3.selectAll('.val')
.remove()
}
</script>
</body>
</html>

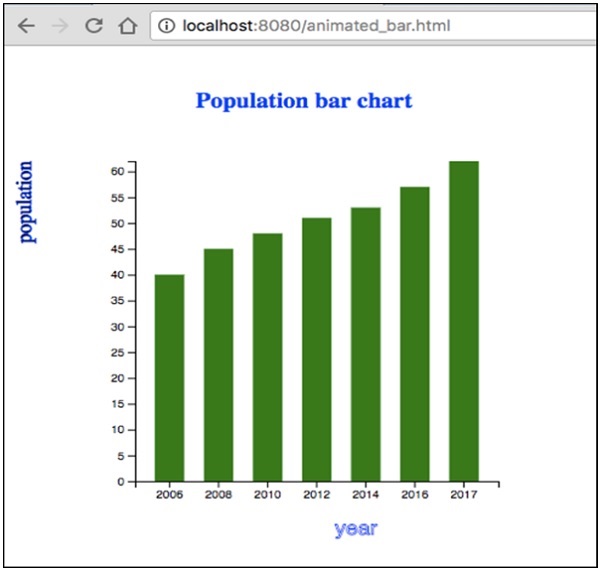

现在,请求浏览器,我们将看到以下响应。
如果我们选择任何条,它将以红色突出显示。 D3 是一个通用的可视化库,处理数据到信息、文档、元素等的转换,最终帮助创建数据可视化。
