DC.js 饼图
饼图是圆形统计图。它被分成切片以显示数字比例。本章详细讲解如何使用 DC.js 绘制饼图。
饼图方法
在继续绘制饼图之前，我们应该了解
dc.pieChart 类及其方法。 dc.pieChart 使用 mixins 来获得绘制图表的基本功能。 dc.pieChart 使用的 mixins 如下-
baseMixin
capMixin
colorMixin

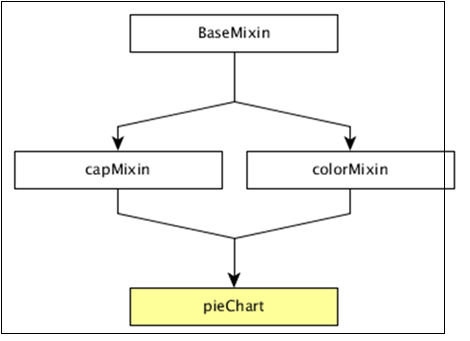

dc.pieChart 的完整类图如下-
dc.pieChart 获取了上面指定mixin的所有方法，也有自己的方法来专门绘制饼图。它们如下-
cx([cx])
drawPaths( [path])
emptyTitle( [title])
externalLabels([label])
innerRadius( [innerRadius])
minAngleForLabel( [minAngleForLabel])
radius([radius])
slicesCap( [cap])
让我们详细讨论每一个。
cx( [cx])
用于获取或设置中心x坐标位置，定义如下-
chart.cx = function (cx) {
if (!arguments.length) {
return (_cx || _chart.width() / 2);
}
};
同样，您可以执行 y 坐标定位。
drawPaths( [path])
此方法用于绘制饼图的路径，定义如下-
chart.drawPaths = function (path) {
if (arguments.length === 0) {
return path;
}
};
emptyTitle( [title])
此方法用于在没有数据时设置标题。它定义如下-
chart.emptyTitle = function (title) {
if (arguments.length === 0) {
return title;
}
};
externalLabels( [标签])
用于定位偏离图表外边缘的切片标签。它定义如下-
chart.externalLabels = function (label) {
if (arguments.length === 0) {
return label;
}
};
innerRadius( [innerRadius])
该方法用于获取或设置饼图的内半径。如果内半径大于
0px，则饼图将呈现为圆环图。它定义如下-
_chart.innerRadius = function (innerRadius) {
if (!arguments.length) {
return _innerRadius;
}
};
minAngleForLabel( [minAngleForLabel])
该方法用于获取或设置标签渲染的最小切片角度。它定义如下-
_chart.minAngleForLabel = function (minAngleForLabel) {
if (!arguments.length) {
return _minAngleForLabel;
}
_minAngleForLabel = minAngleForLabel;
return _chart;
};
radius([radius])
此方法用于获取或设置外半径。如果未指定半径，则它将占用最小图表宽度和高度的一半。它定义如下-
_chart.radius = function (radius) {
if (!arguments.length) {
return _givenRadius;
}
_givenRadius = radius;
return _chart;
};
slicesCap( [cap])
获取或设置饼图将生成的最大切片数。顶部切片由从高到低的值确定。超出上限的其他切片将被卷成一个"其他"切片。
绘制饼图
让我们在 DC 中创建一个饼图。在此饼图示例中，让我们采用名为
people.csv 文件的数据集。样本数据文件如下-
id,name,gender,DOB,MaritalStatus,CreditCardType
1,Damaris,Female,1973-02-18,false,visa-electron
2,Barbe,Female,1969-04-10,true,americanexpress
3,Belia,Female,1960-04-16,false,maestro
4,Leoline,Female,1995-01-19,true,bankcard
5,Valentine,Female,1992-04-16,false,
6,Rosanne,Female,1985-01-05,true,bankcard
7,Shalna,Female,1956-11-01,false,jcb
8,Mordy,Male,1990-03-27,true,china-unionpay
....................
....................
....................
上面的示例包含许多记录。您可以通过单击以下链接下载文件并将其保存到 DC 位置。
people.csv
现在，让我们按照以下步骤在 DC 中绘制饼图。
第 1 步：包含脚本
让我们使用以下代码添加 D3、DC 和 Crossfilter-
<script src = "js/d3.js"></script>
<script src = "js/crossfilter.js"></script>
<script src = "js/dc.js"></script>
第 2 步：定义变量
创建一个类型为
dc.pieChart 的对象，如下所示-
var pieChart = dc.pieChart('#pie');
这里，Pie id 映射到一个饼图。
第 3 步：读取数据
使用
d3.csv() 函数读取您的数据（例如，来自 people.csv）。它的定义如下-
d3.csv("data/people.csv", function(errors, people) {
console.log(people);
}
此处，如果数据文件在指定位置不可用，则 d3.csv() 函数将返回错误。
第 4 步：定义交叉过滤器
为 Crossfilter 定义一个变量并将数据分配给 Crossfilter。它定义如下-
var mycrossfilter = crossfilter(people);
第 5 步：创建维度
使用以下函数创建性别维度-
var genderDimension = mycrossfilter.dimension(function(data) {
return data.gender;
});
这里，人的性别用于维度。
第 6 步：reduceCount()
通过在上面创建的性别维度-
groupDimension 上应用 group() 和 reduceCount() 函数来创建一个 Crossfilter 组。
var genderGroup = genderDimension.group().reduceCount();
第 7 步：生成饼图
使用下面的函数生成饼图-
pieChart
.width(800)
.height(300)
.dimension(genderDimension)
.group(genderGroup)
.on('renderlet', function(chart) {
chart.selectAll('rect').on('click', function(d) {
console.log('click!', d);
});
});
dc.renderAll();
这里，
饼图的宽度设置为 800。
饼图的高度设置为 300。
使用维度() 方法将饼图的维度设置为genderDimension。
使用 group() 方法将饼图的组设置为 genderGroup。
使用 DC.js 内置事件 renderlet() 添加了一个点击事件来记录数据。每当呈现或绘制图表时，都会调用 renderlet。
第 8 步：工作示例
创建一个新的 html 文件 pie.html 并包含上述所有步骤，如下所示-
<html>
<head>
<title>DC.js Pie Chart Sample</title>
<link rel = "stylesheet" type = "text/css" href = "css/bootstrap.min.css">
<link rel = "stylesheet" type = "text/css" href = "css/dc.css"/>
<script src = "js/d3.js"></script>
<script src = "js/crossfilter.js"></script>
<script src = "js/dc.js"></script>
</head>
<body>
<div>
<div id = "pie"></div>
</div>
<script language = "javascript">
var pieChart = dc.pieChart('#pie');
d3.csv("data/people.csv", function(errors, people) {
console.log(people);
var mycrossfilter = crossfilter(people);
// gender dimension
var genderDimension = mycrossfilter.dimension(function(data) {
return data.gender;
});
var genderGroup = genderDimension.group().reduceCount();
pieChart
.width(800)
.height(300)
.dimension(genderDimension)
.group(genderGroup)
.on('renderlet', function(chart) {
chart.selectAll('rect').on('click', function(d) {
console.log('click!', d);
});
});
dc.renderAll();
});
</script>
</body>
</html>
现在，请求浏览器，我们将看到以下响应。
