plotly 散点图和气泡图
本章重点介绍散点图、散点图和气泡图的详细信息。首先，让我们研究散点图。
散点图
散点图用于在水平轴和垂直轴上
绘制数据点，以显示一个变量如何影响另一个变量。数据表中的每一行都由一个标记表示，其位置取决于在
X 和
Y 轴上设置的列中的值。
graph_objs 模块
(go.Scatter) 的
scatter() 方法产生一个散射轨迹。在这里，
mode 属性决定了数据点的外观。 mode 的默认值是 lines，它显示连接数据点的连续线。如果设置为
markers，则仅显示由实心小圆圈表示的数据点。当模式指定为"线条+标记"时，圆形和线条都会显示。
在以下示例中，绘制了笛卡尔坐标系中三组随机生成的点的散点轨迹。下面解释了以不同模式属性显示的每个轨迹。
import numpy as np
N = 100
x_vals = np.linspace(0, 1, N)
y1 = np.random.randn(N) + 5
y2 = np.random.randn(N)
y3 = np.random.randn(N)-5
trace0 = go.Scatter(
x = x_vals,
y = y1,
mode = 'markers',
name = 'markers'
)
trace1 = go.Scatter(
x = x_vals,
y = y2,
mode = 'lines+markers',
name = 'line+markers'
)
trace2 = go.Scatter(
x = x_vals,
y = y3,
mode = 'lines',
name = 'line'
)
data = [trace0, trace1, trace2]
fig = go.Figure(data = data)
iplot(fig)

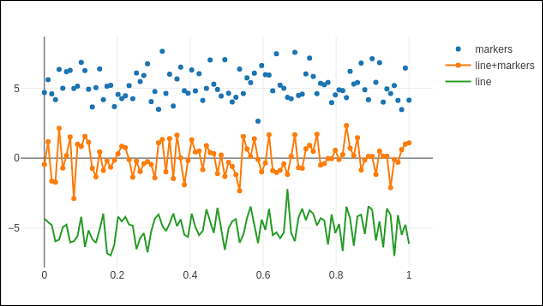

Jupyter notebook cell 的输出如下-
散点图
WebGL（Web 图形库）是一种 JavaScript API，用于在任何兼容的 Web 浏览器中呈现交互式
2D 和
3D 图形，而无需使用插件。 WebGL 与其他网络标准完全集成，允许图形处理单元 (GPU) 加速使用图像处理。
Plotly 您可以使用
Scattergl() 代替 Scatter() 来实现 WebGL，以提高速度、改进交互性以及绘制更多数据的能力。
go.scattergl() 函数可在涉及大量数据点时提供更好的性能。
import numpy as np
N = 100000
x = np.random.randn(N)
y = np.random.randn(N)
trace0 = go.Scattergl(
x = x, y = y, mode = 'markers'
)
data = [trace0]
layout = go.Layout(title = "scattergl plot ")
fig = go.Figure(data = data, layout = layout)
iplot(fig)

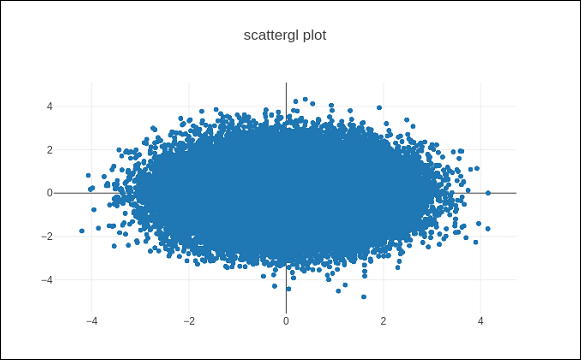

输出如下-
气泡图
气泡图显示数据的三个维度。每个实体及其关联数据的三个维度被绘制为一个
磁盘（气泡），它通过磁盘的
xy 位置表示两个维度，第三个维度通过其大小表示。气泡的大小由第三个数据系列中的值决定。
气泡图 是散点图的一种变体，其中数据点被替换为气泡。如果您的数据具有如下所示的三个维度，那么创建气泡图将是一个不错的选择。
| 公司 |
产品 |
销售 |
分享 |
| A |
13 |
2354 |
23 |
| B |
6 |
5423 |
47 |
| C |
23 |
2451 |
30 |
气泡图是使用
go.Scatter() 跟踪生成的。上述数据系列中的两个作为 x 和 y 属性给出。第三维由标记显示，其大小代表第三个数据系列。在上述案例中，我们使用
products 和
sale 作为
x 和
y 属性和
市场份额 作为
标记大小。
在 Jupyter notebook 中输入以下代码。
company = ['A','B','C']
products = [13,6,23]
sale = [2354,5423,4251]
share = [23,47,30]
fig = go.Figure(data = [go.Scatter(
x = products, y = sale,
text = [
'company:'+c+' share:'+str(s)+'%'
for c in company for s in share if company.index(c)==share.index(s)
],
mode = 'markers',
marker_size = share, marker_color = ['blue','red','yellow'])
])
iplot(fig)

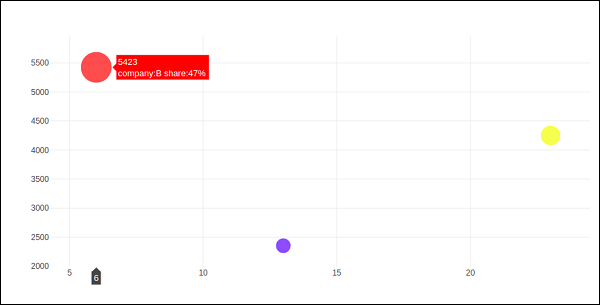

输出如下所示-
